外階段構造解析例

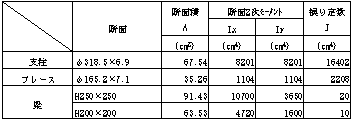

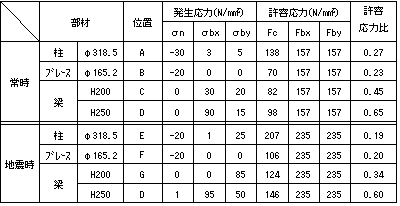

	貯蔵タンク昇降階段の常時および地震時の強度検討 解析モデル 荷重条件 �@自重 　　・架構自重 　　 　　・配管自重 　�A地震荷重 ． レベル１設計震度 水平震度 KH 鉛直震度　KV 階　段 0.36 0.18 配　管 0.72 0.36 0.808 0.36 解析結果 変形図 応力照査 考察 応力照査は、鋼構造設計規準に基づいて軸応力（σｎ）、曲げ応力（σｂｘ、σｂｙ）から 単独及び、組み合わせ時の応力に対する許容応力の比率が１．０以下となる判定を規準とする。 上図の結果から、各部材は、強度上持つ（１．０以下）結果となった。
