３Ｄ・ＣＡＤ応力解析
Finite Aided Design

	ユーザー （当社）		ユーザー （当社）		当社		ユーザー
	設計・開発		３D・CAD		FEMモデル化・計算		生産技術
					（設計・開発への 　　　フィードバック）

デジタル強度検討のフロー
	３Ｄ・ＣＡＤをお持ちのユーザー 当社で３Ｄ・ＣＡＤ化 ３Ｄ・ＣＡＤをお持ちでない ユーザー（２次元図面、スケッチetc） FEMメッシュ化 　 ●各種応力解析条件の設定 　・荷重条件の設定 　・固定、境界条件の設定 　・材料特性の設定 　・解析の種類の設定 　・ＦＥＭオートメッシュ化 　 　 　 COSMOS・NASTRAN 　 ●各ＦＥＭソルバーにデータ変換後、計算の実行 応力結果 　 ●結果の評価 　・応力の検討 　・変形の検討 　・ひずみの検討 ●応力評価 　・ＶＯＭ　Ｍｉｓｅｓ応力判定 　・最大せん断力判定 　・最大主応力判定 報　告　書 　 ●応力結果を基に総合的判断をレポート化します。

　

参考価格の御案内

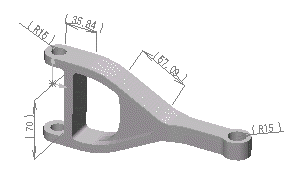

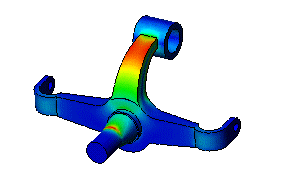

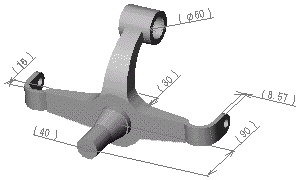

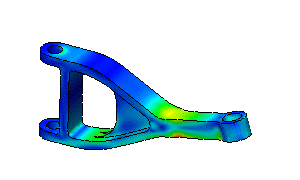

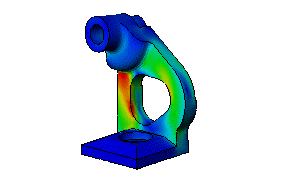

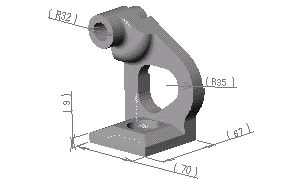

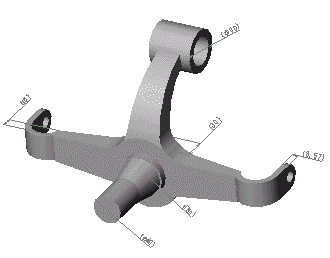

３次元ＣＡＤモデル アームコンロッド サスペンションアーム 圧着用ローラーシャフト 応力解析（コンタ図） 参考価格 ９万円 １９万円 １５万円 　 ［価格説明］ １． 参考価格は形状、固定条件が途中変更なく、荷重ケース２を基本としています。（形状Ｒ加工が２次的に入っているもの、特殊な曲線を有する物は多少、割増になります。 ２． ３次元ＣＡＤを利用した価格になっておりますので、シェル要素は３角形、ソリッド要素は４面体のメッシュです。尚、ＦＥＭ上比較的精度がいいとされる４角形シェル要素、８面体ソリッド要素を利用したＦＥＭモデルリング解析には本価格は適応しておりません。 ３． 応力解析がそのまま評価ＯＫになる事は少なく、色々形状寸法を変化させ、より最適な形状を模索されるので寸法変更は１回につき基本価格の約１５％をいただきます。（まったく別な形状を検討される場合は基本価格が別途必要です。） ４． 構造部品の実際の使用に際しては、設計上予想を越えた荷重、別の方向からの荷重がありますので設計条件に反映してください。 ５． 細メッシュを希望される方は標準メッシュ価格の１．２倍となります。

　

お見積り申込 ・３次元ＣＡＤをお持ちの方はＣＡＤデータをメールでお送り下さい。（E-mail:info@fadam.co.jp)３次元ＣＡＤ化からの方は２次元図面やスケッチをFAXでいただきます。（FAX：047-346-2260） ・解析から評価まで緻密なワークが予想されますので、お問い合わせのお電話をさせていただく場合があります。

　

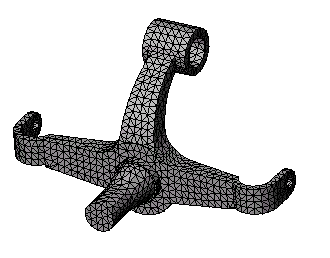

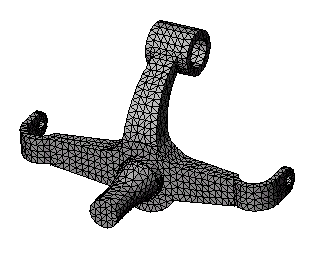

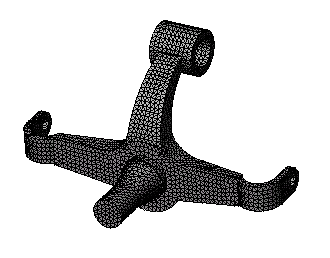

メッシュの説明
	標準メッシュ 細メッシュ（高精度） 総接点数　　　　　　　２２２４ 　　　　　　　　　　　　　６３３７ 総要素数　　　　　　　８３５０ 　　　　　　　　　　　　２７５３７

　

３角形、４角形要素精度比較

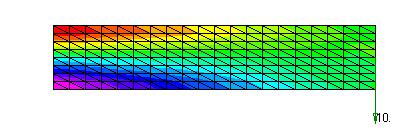

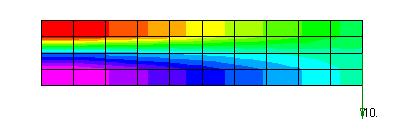

	一般的には３角形は精度が悪く、できるだけ使用をやめた方がよいと言われておりますが（４角形１個に対して１０〜２０個の３角形の面積が必要）下記片持ばりの例では８倍の面積ですが確かに変位は甘くなりますが、応力においてはへりに近い分理論値に近くなります。 ○４角形要素 応力＝５．４　変位＝１．２０５ ○３角形要素 応力＝７．０　変位＝１．１００ ○理論値　　応力＝７．５　変位＝１．２　 形状に大きく依存を致しますが、お急ぎの場合、形状検討の場合は３角形、４面体要素でもある程度解析的に意味があると考えられます。（もちろん細メッシュであれば変位、応力値とも限りない理論値になります。）
